JOSE(JSON Object Signing and Encryption)

5G 보안 관련 NF 개발 중에 JOSE(JSON Object Signing and Encryption) 규격을 분석했었는데 이번 포스팅에 정리해봅니다.



---



개요

JOSE는 당사자간에 claim을 안전하게 전송하기 위한 프레임워크

• claim : key/value 쌍의 client 메타정보 set
  • 예) 사용자의 권한 단계, 권한 스코프 => {"level": "root", "scope": "admin"}



JOSE 프레임워크는 이를 위한 몇 가지 규격들을 제공

• JWT(JSON Web Token)
• JWS(JSON Web Signature)
• JWE(JSON Web Encryption)
• JWK(JSON Web Keys)



규격에 따르면 JWT는 권한 claim 집합을 JWS 혹은 JWS와 JWE 구조로 인코드 한 JSON 객체로 표현

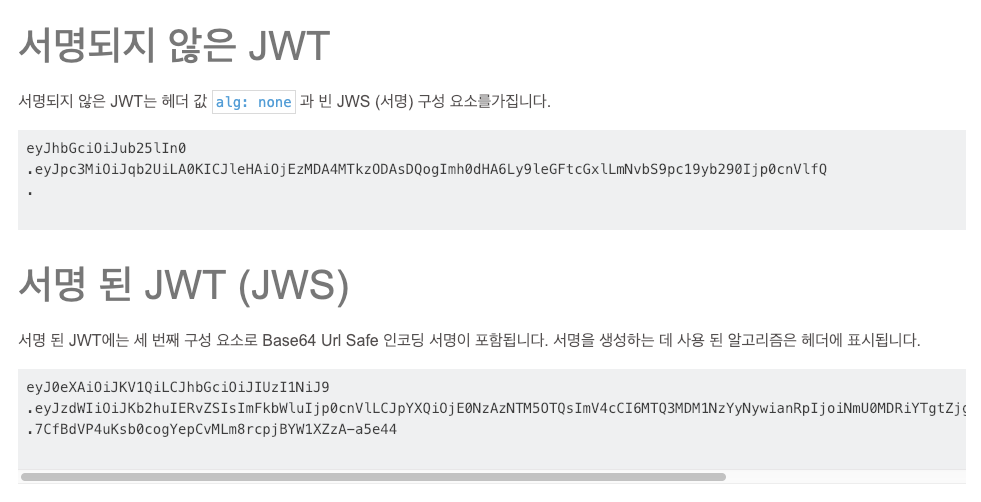

• JWT = 서명되지 않은 claim 집합 ------기술적인 호칭
• JWT = JWS ------------------------------일반적인 호칭
• JWT = JWE
• JWT = JWS + JWE --------------------일반적인 호칭



JWS와 JWE

• JWS는 단순히 claim set에 서명을 포함하여 Base64로 인코딩 되어 있음 -> 위변조 되지는 않으나 누구나 claim을 읽을 수 있음(무결성 O, 기밀성 X)
• JWE는 단순히 claim set을 암호화 -> 누구나 읽을 순 없으나 서명이 없어 인증 및 권한 부여로 쓸 순 없음(무결성 X(O), 기밀성 O)

  • JWE는 Authenticated Encryption with Associated Data (AEAD) 알고리즘을 사용하여 Integrity도 보장 가능
  • 대칭키를 이용해 내용 Encrypt => CEK(Content Encryption Key)
  • 비대칭키를 이용해 CEK를 Encrypt
  • 이 방식은 Client에게 대칭키를 숨길수 없음, 신뢰할수없는 Client와 연동하는 경우 추천되지 않음
• JWS + JWE = 보안성(무결성 O, 기밀성 O)
  • 즉, 둘이 상호 보완하여 안전한 claim 전송이 가능

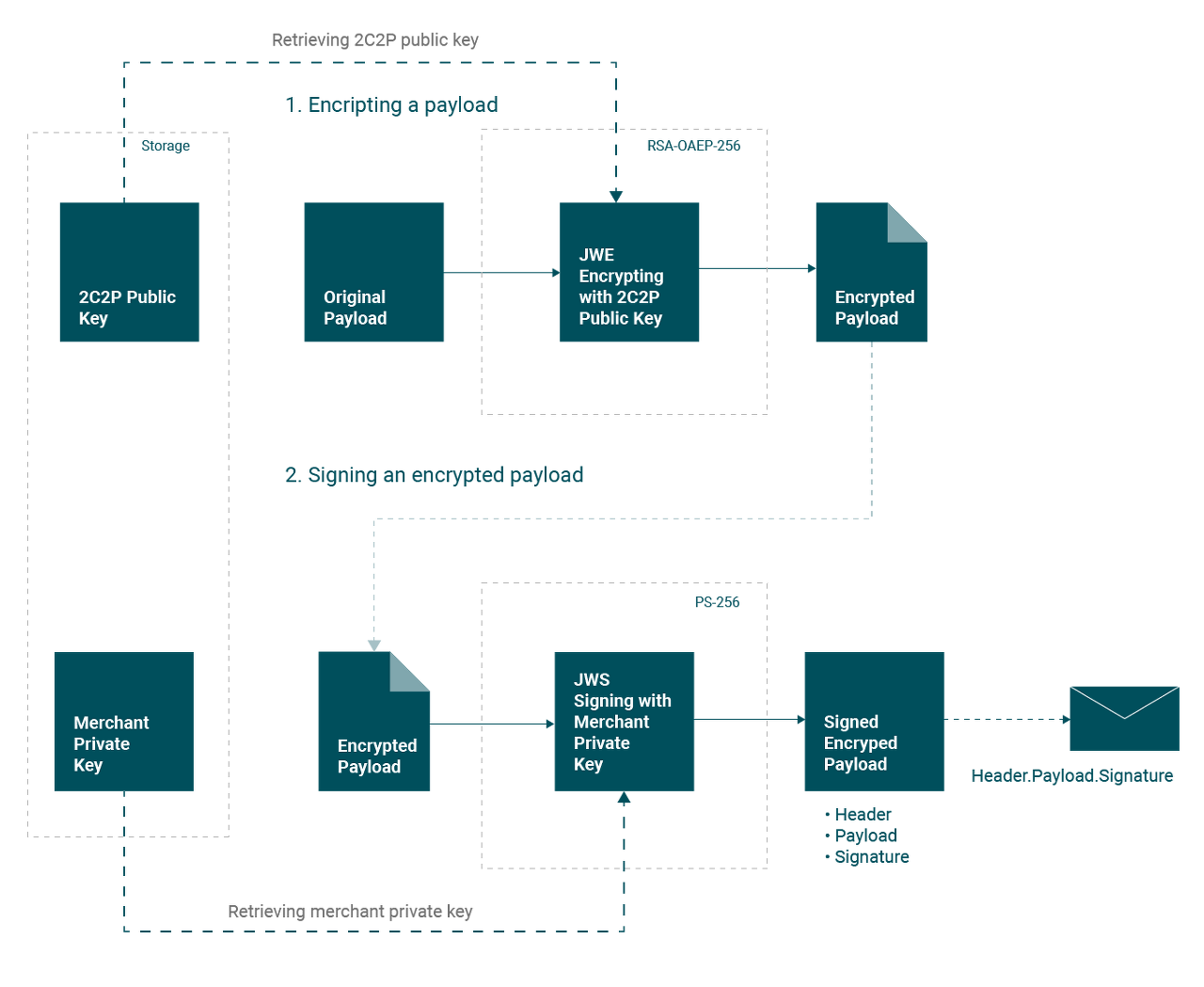

JWS와 JWE를 같이 사용하는 방법

• JWS의 결과를 JWE의 Payload(plain text) 부분에 넣는 Nested JWS 방식을 사용(일반적)
• JWE의 결과를 JWS의 Payload 부분에 넣는 Nested JWE 방식을 사용





---

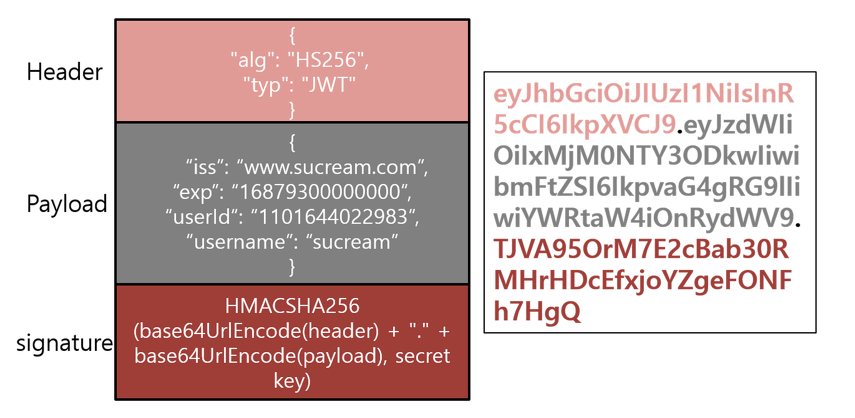

JWT Structure

구조

• 마침표(.)로 구분되어 세 부분으로 나뉨
  • Header
  • Payload
  • Signature

 예 : hhhhh.ppppp.sssss



Header

• alg : signing 알고리즘

• typ : token의 타입 (JWT)
• 아래와 같이 구성



• 위 구조가 그대로 base64로 인코딩 됨

Payload

• claim들로 구성
• claim은 entity(일반적으로 user)의 상태와 추가적인 데이터
• 3가지 타입의 claim 존재(registered, public, private)
  • registered claims
    •  필수는 아니지만 유용하고 상호 호환되는 claim set을 제공하기 위해 추천되는 사전 정의된 claim set이 있음
      • iss(issuer)
      • exp(expiration time)
      • sub(subject)
      • aud(audience)
      • 등등(https://tools.ietf.org/html/rfc7519#section-4.1)
  • public claims
    • JWT를 사용하는 사람들이 자유롭게 정의 가능
    •  충돌을 피하기 위해 https://www.iana.org/assignments/jwt/jwt.xhtml 에서 정의되거나 충돌 방지를 위한 namespace가 포함된 URI로 정의되어야 함
  • private claims
    • 두 당사자 간의 동의 하에 registered, public이 아닌 정보를 공유하기 위한 custom claim
• 아래와 같이 구성



• 위 구조가 base64로 인코딩 됨

Signature

•  서명 부분을 만들려면 인코딩 된 header, 인코딩 된 payload, secret을 header에 저장된 algorithm으로 서명해야 함
•  예로 만약 HMAC SHA 256 알고리즘을 사용하면 방식은 아래와 같다.



•  서명은 메시지가 변경되지 않았음을 확인하는 데 사용되며 개인키로 서명된 토큰의 경우 JWT 발신자가 자신이 말하는 사람인지 확인 가능

결과

• 세 개의 Base64-URL이 dot로 구분된 문자열로 출력
• 이는 HTML, HTTP 환경에서 쉽게 전송 가능
• SAML 같은 XML 기반에 비해 훨씬 더 간편

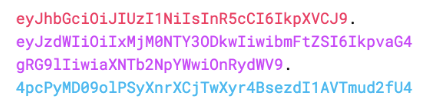

• 위의 예에서 인코딩 된 header, payload와 secret으로 서명된 예는 아래와 같음

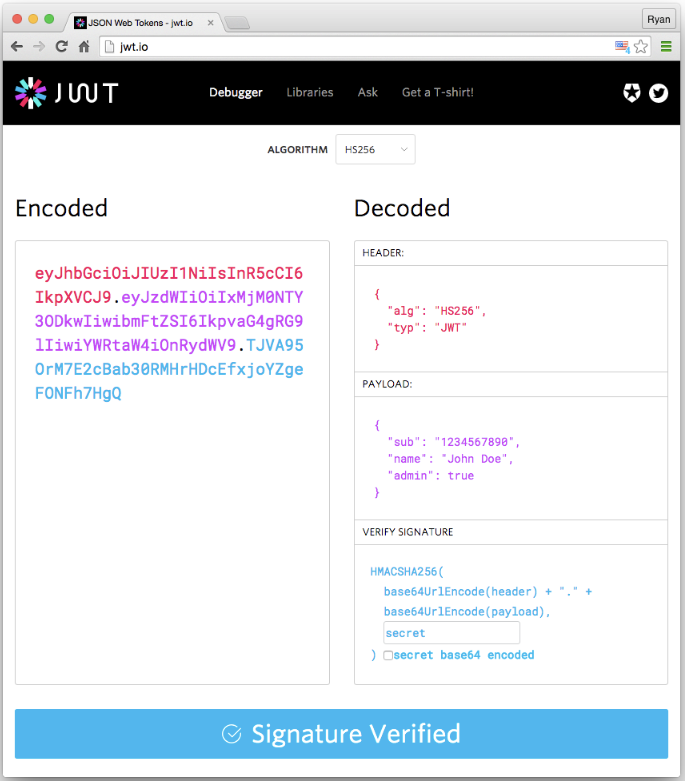

쉽게 사용하기 위해서 jwt.io의 debugger를 사용해볼 수 있음(http://jwt.io/)





---



실제 사용

과정

• 사용자가 credential을 사용하여 성공적으로 로그인하면 JWT가 반환됨
• JWT는 사용자의 local storage 혹은 cookie에 저장됨(server 측의 session에 저장되는 방법과 대조)

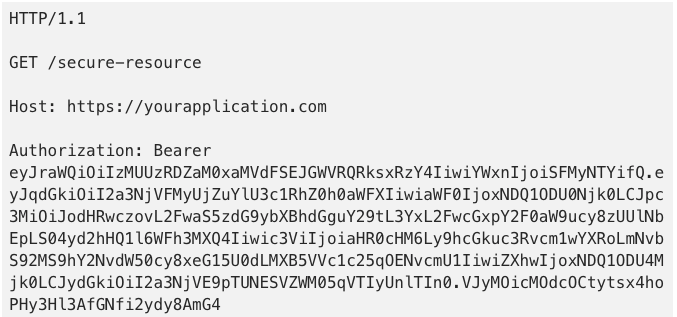

• 사용자가 보호된 경로나 자원에 접근할 때마다 Bearer 스키마를 이용하여 Authorization header에 JWT를 보내야 함
• 서버의 보호된 경로는 Authorization header에서 유효한 JWT가 있는지 확인하여 있는 경우 자원에 엑세스 허용



장점

• 이 방법은 user의 상태를 server 메모리에 저장하지 않음으로써 stateless 한 인증 메커니즘
• 기존 토큰(OAuth : https://victorydntmd.tistory.com/4) 방식은 토큰이 의미 없는 문자열이기 때문에 이 토큰과 연관된 정보(사용자)를 탐색하여 사용자에 연관된 권한을 식별하여 권한 부여
• 하지만 JWT는 필수 정보(유저 정보 등)를 스스로 가지고 있어 DB에서 유저 정보를 조회하거나 로그인되어있는지 상태나 권한 조회 등 없이 바로 사용 가능
  • 이는 DB 조회 횟수를 줄여 실제 운영에선 큰 성능 차이가 남



비교

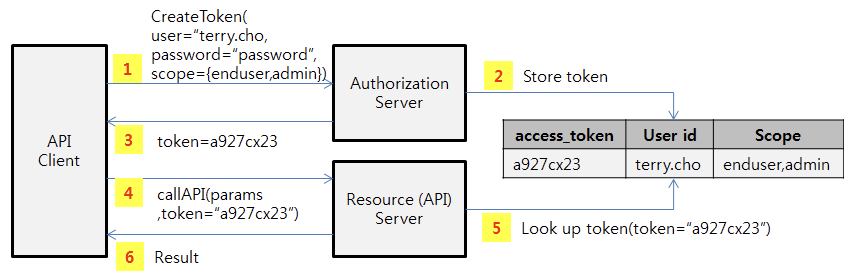

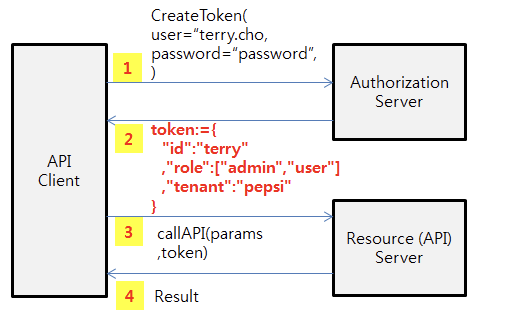

• OAuth(random token)



• JWT(claim-based token)



• 결과적으로 차이점은 토큰을 생성하는 단계에서는 생성된 토큰을 별도로 서버에서 유지할 필요가 없음
• 토큰을 사용하는 API 서버 입장에서는 API 요청을 검증하기 위해서 토큰을 가지고 사용자 정보를 별도로 계정 시스템 등에서 조회할 필요가 없음

• 또한, 같은 claim-based token 방법인 XML 기반의 SAML 2.0보다 사이즈가 작고 구조가 단순하여 HTTP header에 넣기 편하며 여러 가지로 더 유리

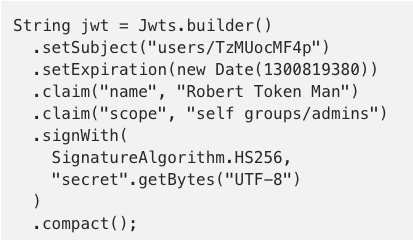

JJWT(JAVA JWT 라이브러리)로 JWT 생성하는 예

1. Issuer, Subject, Expiration, ID와 같은 토큰의 내부 권한 claims를 정의합니다.
2. JWT를 암호화 서명을 해서 JWS를 만듭니다.
3. JWT Compact Serialization 규칙에 따라 URL로 사용할 수 있도록 JWT를 압축합니다.

• 일반적으로 JWT를 생성해서 요청한 클라이언트로 전달합니다. 클라이언트는 토큰을 저장해 두고 서버로 요청할 때마다 전달하게 됩니다. 보통의 경우 쿠키 값이나 HTTP의 Authorization header에 담아 보내게 됩니다.

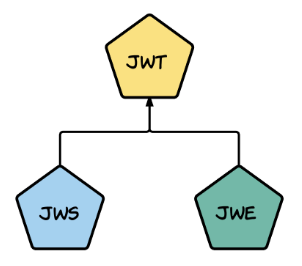

JWT/JWS/JWE

• JWT는 스스로 존재할 수 없는 abstract class 같은 개념
• 실제 구현은 JWS/JWE로 이루어짐



---



JWS

임의의 String 혹은 JSON에 서명하는 방법의 규격

• JWT는 서명됨으로써 결국 JWS이다.
• 암호화되지 않는 JWT header의 필수 claim은 alg claim뿐이다. alg claim은 해당 JWT를 signing and/or decrypting 하는 데 사용하는 알고리즘이다.
• 암호화되지 않는 JWT는 이 claim을 반드시 none으로 설정해야 한다.



JWS는 규격상 두 가지 방법으로 serialization 될 수 있음

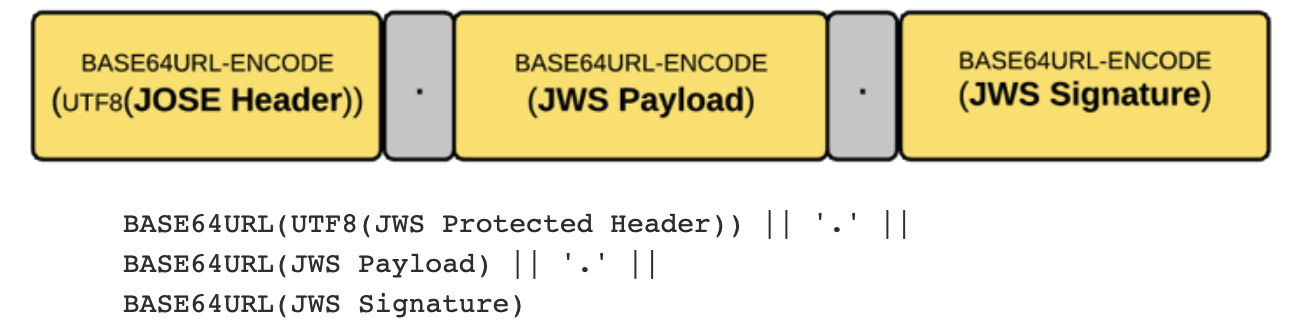

1. JWS Compact Serialization

• JWT라고 부를 수 있음
• 디지털 서명 혹은 MAC(Message Authentication Codes)이 적용된 String
  • 간결하고, URL-safe 한 문자열



  • 단 하나의 서명만 있으며 Unprotected Header를 표현할 수 없음



2. JWS JSON Serialization

• 디지털 서명 혹은 MAC이 적용된 JSON object
  • 간결하지 않으며, URL-safe하지 않음
• 두 개 이상의 서명이 가능하며 완전히 일반적인 문법
  • 각 Header에 선택적으로 서명 적용 가능

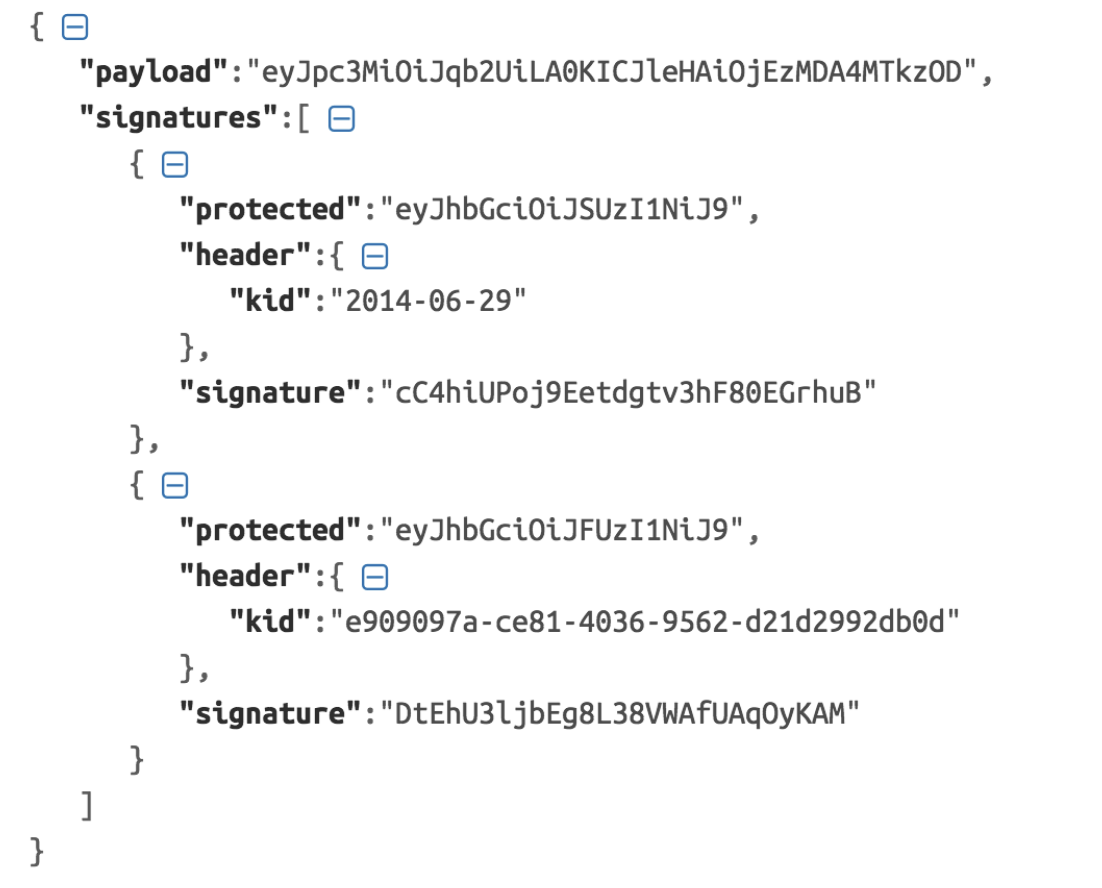

• 구조



  • payload : base64-url로 인코딩 된 내용, JSON일 필요 없음(필수 요소)
  • signatures : JSON object의 array 형태, 각 object의 구성은 서명 하나와 관련된 메타데이터를 포함, 아래와 같음
    • protected
      • 서명에 의해 보호되어 무결성을 보장해야 하는 header 요소를 포함하는 JSON object
      • base64-url로 인코딩
      • 위의 예시에서 첫 번째 보호된 요소의 값을 base64-url로 디코딩하면 아래와 같음



      • 각 signatures array 요소에 하나의 서명만 존재할 수 있음
      • 필수 요소
    • header
      • unprotected header
      • 서명으로 보호되지 않아 무결성을 보장하지 않는 header 요소를 포함하는 JSON object
      • protected header와 header를 합치면 해당 서명(array 요소)의 전체 header

        • 즉, 첫 번째 서명의 header는 {“alg”:”RS256", “kid”:”2010–12–29"}
      • 필수 요소
      •  signature
        • protected와 JWS payload로 계산된 서명의 base64-url 인코딩 된 값
        • 필수 요소

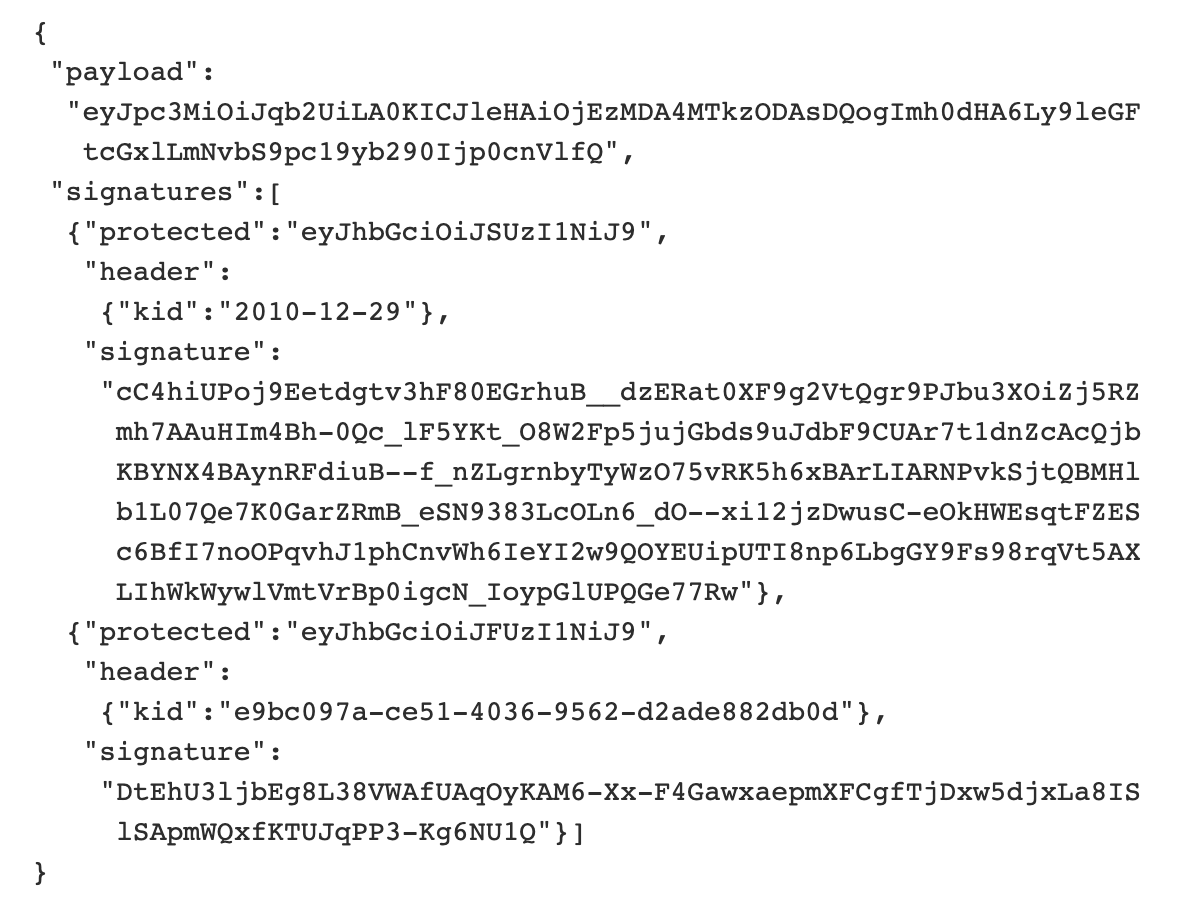

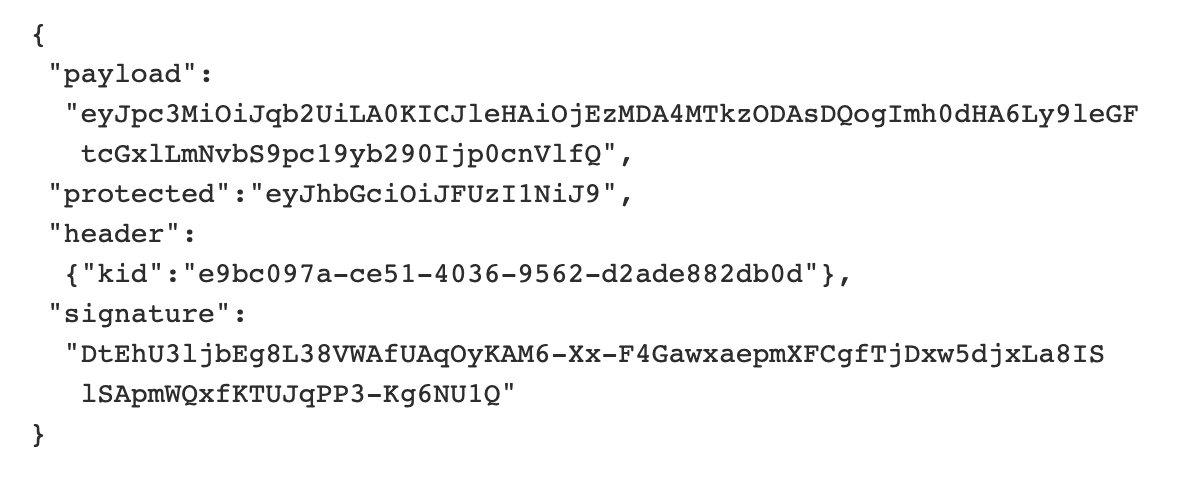

• 예시

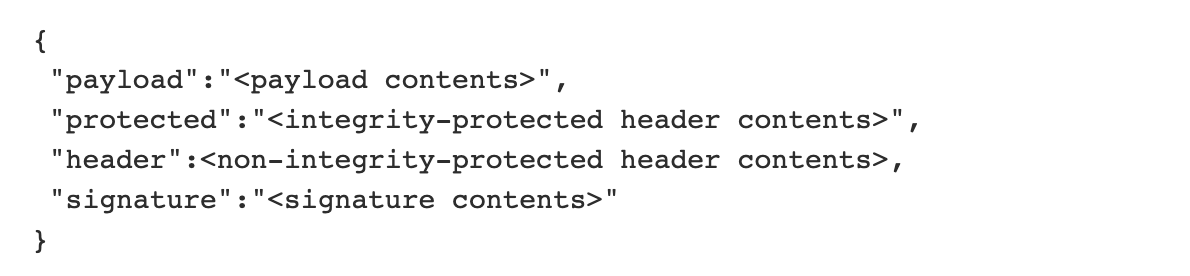

• 규격 7.2.2 - Flattened JWS JSON Serialization Syntax) - 5G N32 interface에서 사용
  • 한 개의 서명/MAC이 있는 경우 문법이 flatten 될 수 있음
  • signatures array가 없어지고 내용이 밖으로 나옴



  실제 예시



• 서명 과정
  1. 서명될 내용(JSON일 필요 없음)을 base64-url 인코딩하여 payload 생성
  2. payload와 각 header에 몇 개의 서명이 필요한지 결정
  3. 보호될 header들을 포함한 JSON object 생성
  4. UTF-8 인코딩 된 보호될 header를 base64-url 인코딩하여 protected 생성
  5. 보호될 필요 없는 header들을 포함한 JSON object 생성하여 header 생성
  6. 각 protected와 unprotected header는 서명 하나의 암호 속성을 표현(JOSE Header)
     1. Issuer는 JOSE Header에 공개키의 힌트를 포함해야 함(jku, jwk, kid, x5u, x5c, x5t and x5t#s256)
  7. 각 서명을 계산하기 위해 형태 형성
     1. ASCII(BASE64URL-ENCODE(UTF8(JWS Protected Header of the corresponding entry)) ‘.’ BASE64URL-ENCODE(JWS Payload))
  8. 이전 단계에 alg요소(protected 혹은 unprotected에 포함)의 알고리즘에 따라 서명을 계산
  9. 이전 단계의 서명을 base64-url로 인코딩하여 하나의 signature 생성
     1. signatures 배열의 모든 signature를 위와 같은 방법으로 완료
•

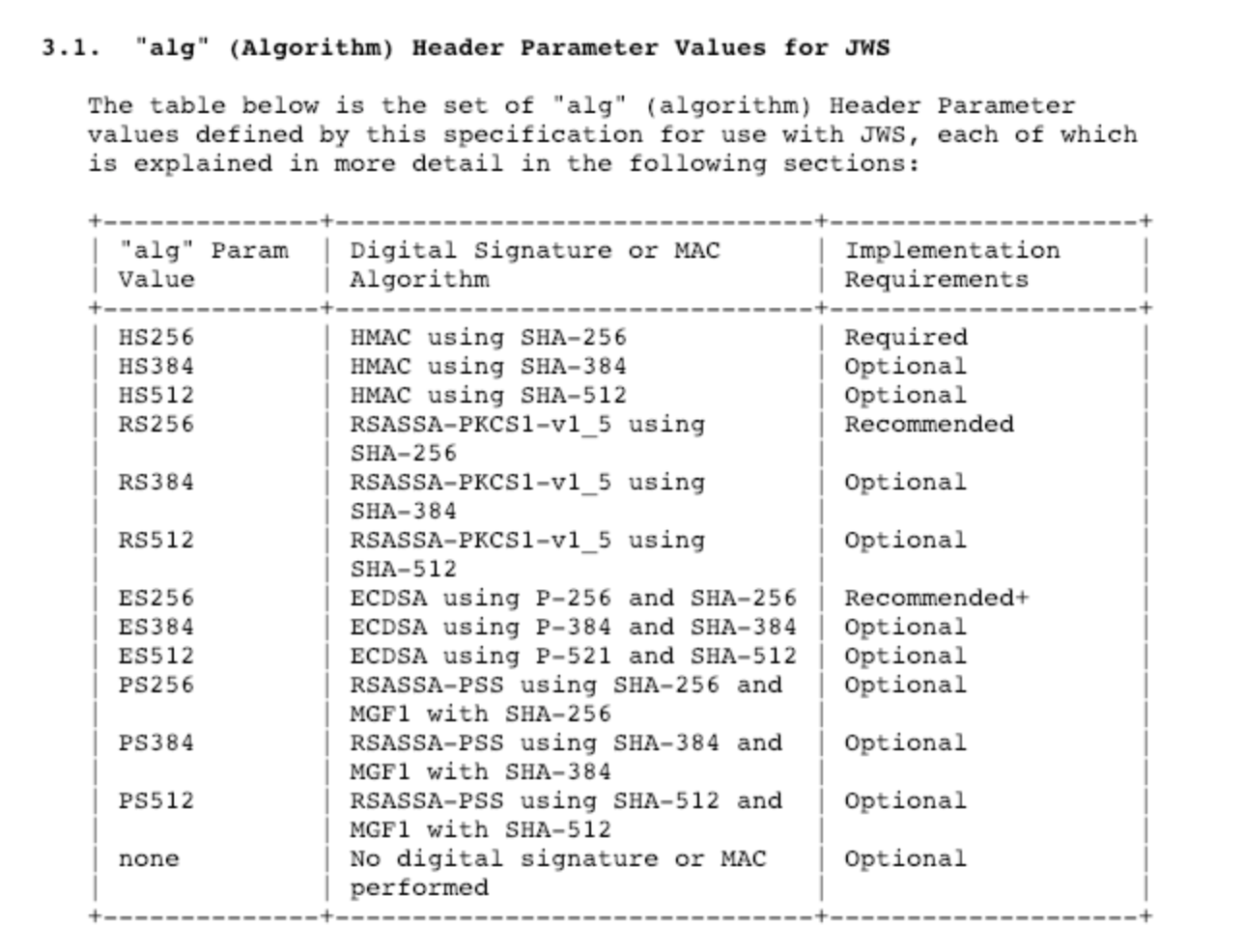

• JWS 알고리즘 리스트(RFC 7518 - JWA)
  • 가장 많이 사용되는 알고리즘
    • HS256
    • RS256
    • ES256



---



JWE

JSON 기반 데이터 구조를 encryption 하는 방법의 규격

JWE는 규격상 두 가지 방법으로 serialization 될 수 있음



1. JWE Compact Serialization

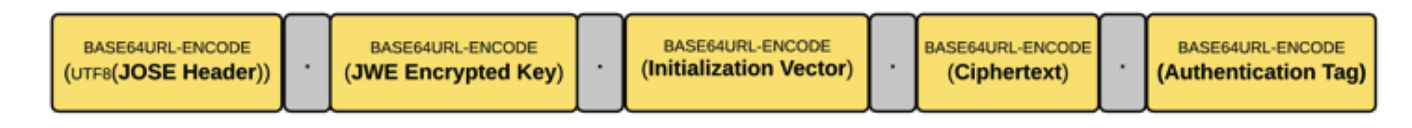

• JWE 토큰은 5가지 component로 구성



  • Header
    • JWS에 enc, zip 요소 추가
    • enc : content encryption 알고리즘 정의, 이는 대칭 AEAD(Authenticated Encryption with Associated Data) 알고리즘이어야 함
      • AEAD 암호화란?
        • 인증만 수행하고 암호화되지 않는 값은 연관자료(Associated Data)로 칭함
        • 하나의 메시지 전체를 인증하되 일부만 암호화해도 되는 경우가 있음
          • 예) 패킷에서 보호하고자 하는 메시지를 담은 payload는 암호화, 최종 수신자에게 전달되는데 필요한 header는 그대로
            • header가 변조되지 않았는지 인증 필요
        • 이를 위해 AEAD 고안
          • 암호화 : AEAD_ENCRYPT(키, 평문, 연관자료) = 암호문, 연관자료, 인증 태그
            • 평문 + 키 => 암호문(cyphertext)
            • 연관자료 => 연관자료
            • 키 + 평문 + 연관자료 => 인증 태그
          • 복호화 : AEAD_DECRYPT(키, 암호문, 연관자료, 인증 태그) = 평문, 연관자료
            • 평문과 연관자료가 손상된 경우, 인증 실패
          • 여기서 평문, 연관자료 생략 가능
            • 평문을 생략한 경우 => 일반 MAC
            • 연관자료를 생략한 경우 => 일반 암호
        • 복호화와 무결성 검증을 단일 단계로 결합 => 데이터의 기밀성, 무결성, 인증을 동시에 보장하는 block cipher mode
    • alg : CEK(Content Encryption Key)를 암호화하는 알고리즘 정의, 키 랩핑 알고리즘
  • JWE Encrypted Key
    • issuer가 header의 enc에 맞는 랜덤키(CEK)를 생성
    • CEK가 header의 alg의 키 랩핑 알고리즘에 따라 암호화
  • Initialization Vector(IV)
    • 일부 암호화 알고리즘은 초기화 벡터가 필요
    • 임의의 숫자로 키와 함께 데이터를 암호화하는 데 사용
      • 데이터가 같은 암호로 반복적으로 암호화되는 것을 방지하기 위해 암호에 임의성을 부여
    • 수신자가 복호화하는 데에도 필요
    • 만약 초기화 벡터가 필요 없는 암호화 알고리즘이라면 공란
  • JWE AAD(Additional Authentication Data)
    • 암호화된 payload와 함께 무결성을 증명하는 데 사용될 추가 데이터
  • Ciphertext
    • 위에서 생성한 CEK와 header의 enc의 AEAD 알고리즘으로(IV, AAD를 이용하여) payload를 암호화한 값
  • Authentication Tag
    • header의 enc의 AEAD 알고리즘에 의해 ciphertext와 함께 생성됨
    • ciphertext와 AAD의 무결성을 증명하는 데 사용
    • AEAD에서 연관자료로 언급됨
• 서명 과정

1. • 1. CEK 값을 결정하는 데 사용되는 알고리즘 파악
        • header의 alg 요소에 의해 키 래핑 알고리즘 정의
        • alg는 JWE 당 하나 존재
     2. 이전 단계의 키 관리 모드를 기반으로 CEK를 계산하고, JWE Encrypted Key를 계산
        • CEK는 이후, JSON payload를 암호화하는 데 사용
        • JWE Encrypted Key는 JWE 당 하나 존재
     3. 이전 단계에서 생성한 JWE Encrypted Key를 base64-url로 인코딩 JWE Encrypted Key 부분 생성
     4. JWE Initialization Vector에 임의의 값 생성, base64-url로 인코딩 Initialization Vector 부분 생성
     5. 토큰의 압축이 필요한 경우, zip header 요소에 정의된 알고리즘에 따라 일반 텍스트의 JSON payload 압축
     6. JSON 표현의 header를 UTF-8 인코딩과 base64url 인코딩 수행하여 JOSE Header 부분 생성
     7. JSON payload를 암호화하라면 이미 생성한 CEK, Initialization Vector와 AAD가 필요
        • AAD는 이전 단계의 인코딩 된 JOSE Header의 ASCII 값을 계산하여 AAD 부분 생성
     8. header의 enc 요소에 정의된 알고리즘에 따라 CEK, Initialization Vector, AAD를 사용해 zip header 요소에 따라 압축된 JSON payload를 암호화
     9. enc의 AEAD 알고리즘의 결과로 Ciphertext와 Authentication Tag 생성
     10. 이전 단계의 Ciphertext를 base64-url로 인코딩하여 Ciphertext 부분 생성
     11. 이전 단계의 Authentication Tag를 base64-url로 인코딩하여 Authentication Tag 부분 생성
   • JWE 예시(평문 "The true sign of intelligence is not knowledge but imagination."을 수신자에게 암호화하는 예제)
     • RSAES-OAEP 사용 : CEK(Content Encryption Key : 내용을 암호화하는 데 사용하는 키)를 암호화
     • AES-GCM 사용 : 256bit키로 평문을 암호화하여 ciphertext, authentication tag를 생성

1. 1. 1. protected header 생성 : {"alg":"RSA-OAEP","enc":"A256GCM"}
      2. 위의 protected header를 base64-url로 인코딩 : eyJhbGciOiJSU0EtT0FFUCIsImVuYyI6IkEyNTZHQ00ifQ
      3. 임의의 CEK 생성(256비트)
      4. RSAES-OAEP 사용해서 수신자의 공개키로 CEK 암호화
      5. 암호화된 CEK를 base64-url로 인코딩하여 JWE Encrypted Key 생성
      6. 임의의 Initialization Vector 생성 및 base64-url로 인코딩
      7. AAD 생성 : ASCII(BASE64URL(UTF8(JWE Protected Header)))
      8. 평문에 AES-GCM으로 암호화(CEK를 키로 사용) : 결과로 ciphertext, Initialization Vector, AAD, authentication tag 받음
      9. ciphertext를 base64-url로 인코딩
      10. authenticatino tag를 base64-url로 인코딩
      11. .(dot)를 사이에 두고 이어 붙임 BASE64URL(UTF8(JWE Protected Header)) || '.' || BASE64URL(JWE Encrypted Key) || '.' || BASE64URL(JWE Initialization Vector) || '.' || BASE64URL(JWE Ciphertext) || '.' || BASE64URL(JWE Authentication Tag)
      12. 결과
          eyJhbGciOiJSU0EtT0FFUCIsImVuYyI6IkEyNTZHQ00ifQ. OKOawDo13gRp2ojaHV7LFpZcgV7T6DVZKTyKOMTYUmKoTCVJRgckCL9kiMT03JGe ipsEdY3mx_etLbbWSrFr05kLzcSr4qKAq7YN7e9jwQRb23nfa6c9d-StnImGyFDb Sv04uVuxIp5Zms1gNxKKK2Da14B8S4rzVRltdYwam_lDp5XnZAYpQdb76FdIKLaV mqgfwX7XWRxv2322i-vDxRfqNzo_tETKzpVLzfiwQyeyPGLBIO56YJ7eObdv0je8 1860ppamavo35UgoRdbYaBcoh9QcfylQr66oc6vFWXRcZ_ZT2LawVCWTIy3brGPi 6UklfCpIMfIjf7iGdXKHzg. 48V1_ALb6US04U3b. 5eym8TW_c8SuK0ltJ3rpYIzOeDQz7TALvtu6UG9oMo4vpzs9tX_EFShS8iB7j6ji SdiwkIr3ajwQzaBtQD_A. XFBoMYUZodetZdvTiFvSkQ

2. JWE JSON Serialization

• JWE Compact Serialization과 달리 동일한 JSON payload를 여러 수신자에게 타겟팅된 암호화 데이터로 생성 가능

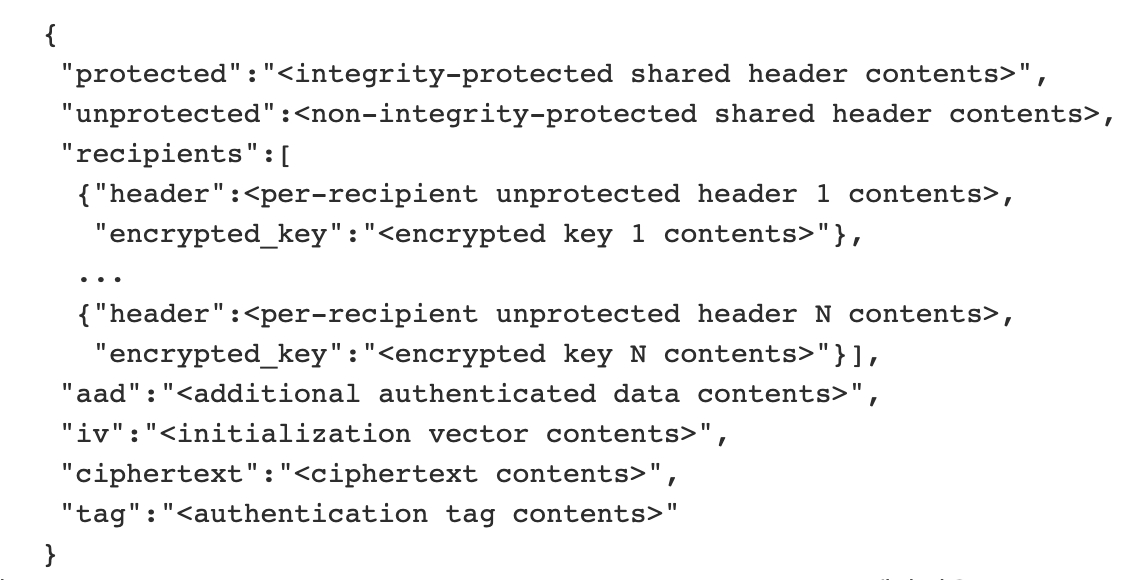

• JWE JSON Serialization에서는 6개의 component로 구성



  • protected
    • AEAD에 의해 보호되어 무결성을 가진 header 요소를 포함하는 JSON object
    • JWE 토큰의 모든 수신자에게 적용
    • base64-url로 인코딩 된 JSON object
  •  unprotected(shared)
    • 무결성 보호되지 않는 header 요소를 포함하는 JSON object
    • JWE 토큰의 모든 수신자에게 적용
  •  recipients
    • 무결성 보호되지 않는 header 요소가 포함된 JSON object
    • 특정 수신자에게만 적용
    • 구성
      • header : 각 수신자에 대해 보호되지 않는 header
      • encrypted_key : 암호화된 키를 base64-url로 인코딩, payload를 암호화하는 데 사용되는 키
  • iv : 암호화를 위해 사용되는 Initialization Vector가 base64-url 인코딩 값
  • ciphertext : ciphertext가 base64-url 인코딩 된 값
  • tag : AEAD 암호화 결과로 나온 authenticated tag의 base64-url 인코딩 된 값

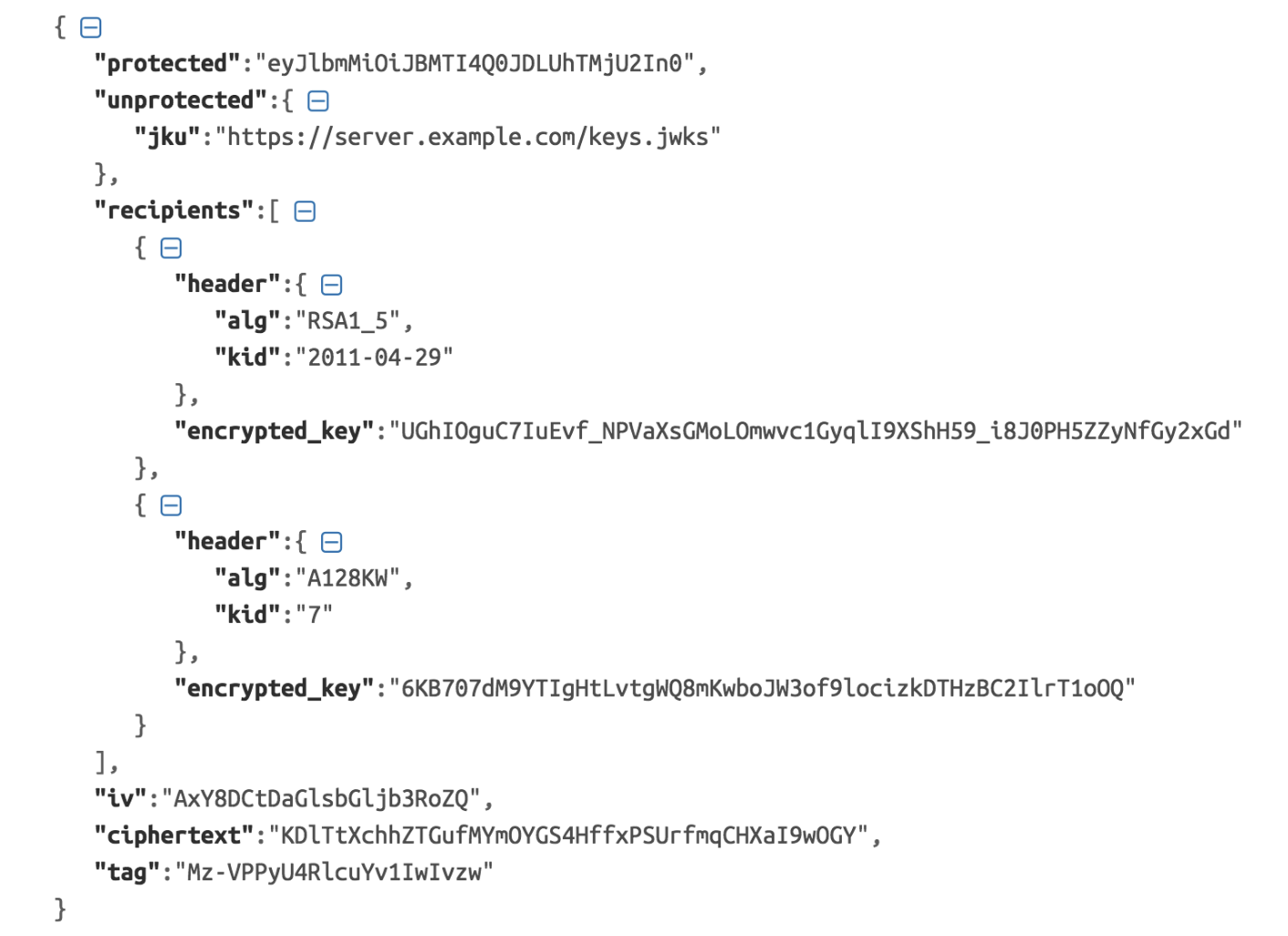

• 예시

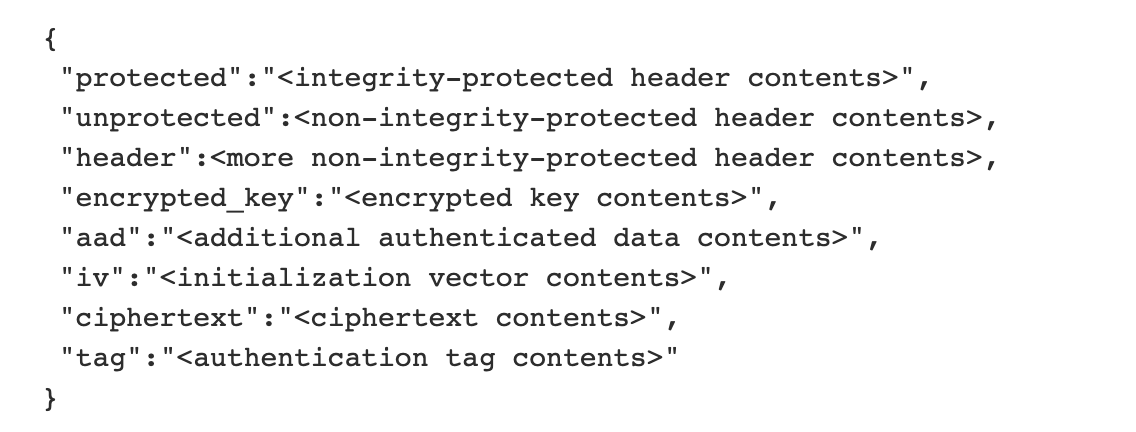

• 규격 7.2.2 - Flattened JWE JSON Serialization Syntax) - 5G N32 interface에서 사용
  • 한 개의 서명/MAC이 있는 경우 문법이 flatten 될 수 있음
  • repicients array가 없어지고 내용이 밖으로 나옴



• 서명 과정

1. 1. CEK 값을 결정하는 데 사용되는 알고리즘을 파악
      • header의 alg 요소에 의해 정의
      • alg는 protected, unprotected, per-recipient header에 포함될 수 있으며, 세 번째인 경우 수신자별로 alg를 정의 가능
   2. 이전 단계의 키 관리 모드를 기반으로 CEK를 생성하고, alg 알고리즘으로 암호화
      • CEK는 이후, JSON payload를 암호화하는 데 사용
   3. 이전 단계에서 암호화된 CEK를 base64-url로 인코딩하여 JWE Encrypted Key 부분 생성
   4. 각 수신자마다 이전 3단계를 수행
      • 각 recipients array의 요소로 생성
   5. JWE Initialization Vector에 임의의 값 생성, base64-url로 인코딩하여 Initialization Vector 부분 생성
   6. 토큰의 압축이 필요한 경우, zip header 요소에 정의된 알고리즘에 따라 일반 텍스트의 JSON payload 압축
      • zip은 protected나 shared-unprotected에 정의
   7. protected, shared-unprotected, per-repicient unprotected header를 표현하는 JSON 생성
   8. UTF-8로 인코딩 된 protected는 base64-url로 인코딩하여 protected 부분 생성
      • protected는 optional
        • 있다면 하나만 존재 가능
        • 없다면 empty element
   9. optional 단계 : 무결성을 보장하길 원하는 추가 데이터(AAD)를 정하고, 이를 base64-url로 인코딩하여 AAD 부분 생성, 이후에 payload를 암호화하는 데 사용
   10. JSON payload를 암호화하라면 이미 생성한 CEK, Initialization Vector와 AAD가 필요
       • AAD는 인코딩 된 protected header의 ASCII 값을 계산하여 AAD 부분 생성하여 사용
         • ASCII(Encoded Protected Header)
       • 하지만 만약 optional 단계를 수행하여 AAD가 이미 존재한다면 AAD의 값은 아래와 같음
         • ASCII(encoded JWE Protected Header ‘.’ BASE64URL-ENCODE(AAD ))
   11. 압축된 payload를 CEK와 Initialization Vector, AAD를 이용해 enc header에 정의된 알고리즘으로 암호화
   12. enc의 AEAD 알고리즘의 결과로 Ciphertext와 Authentication Tag 생성
   13. 이전 단계의 Ciphertext를 base64-url로 인코딩하여 Ciphertext 부분 생성
   14. 이전 단계의 Authentication Tag를 base64-url로 인코딩하여 Authentication Tag 부분 생성

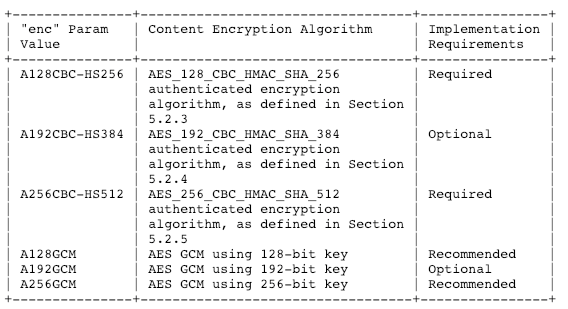

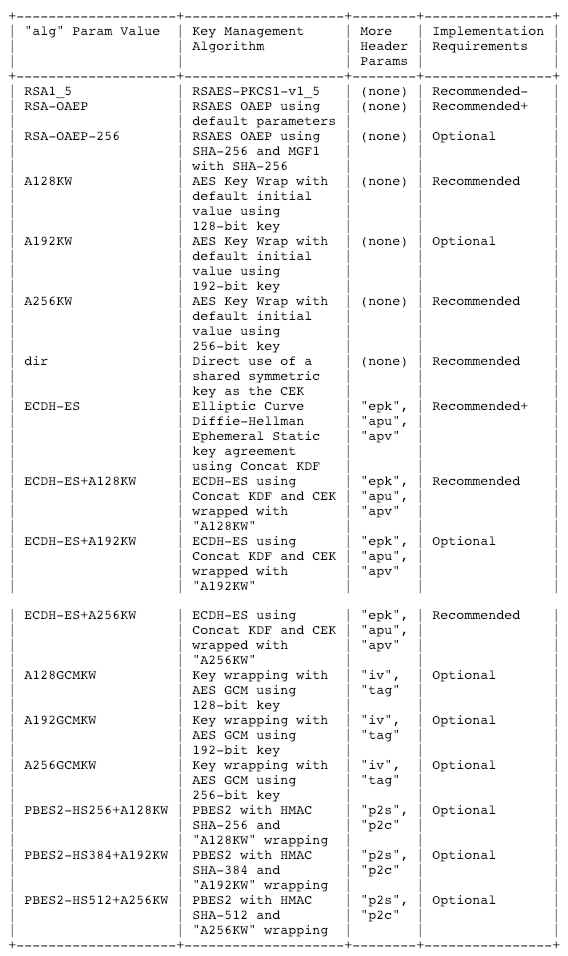

• JWE 알고리즘 리스트(RFC 7518 - JWA)







---

최대한 자세한 정보를 담아내다 보니 글이 좀 정신없어졌습니다.

자세한 이해를 위해 예제와 그에 대한 설명들을 정리했습니다.

JOSE 공부에 도움이 되길 바라겠습니다:)



https://medium.facilelogin.com/jwt-jws-and-jwe-for-not-so-dummies-b63310d201a3

https://medium.com/@neodey/jwt-jose-peeping-under-the-hood-part-2-3ac50326d3e3

https://connect2id.com/products/nimbus-jose-jwt/algorithm-selection-guide

https://darutk.medium.com/inclusion-relation-among-jws-jwe-jwt-id-token-and-access-token-a99312fc1ad4

https://connect2id.com/products/nimbus-jose-jwt/examples/signed-and-encrypted-jwt

https://www.linkedin.com/pulse/beneffits-jwtjwsjwe-api-designs-wagner-brunca/

https://stackoverflow.com/questions/46958289/nested-jws-jwe-vs-jwe-with-authenticated-encryption
